（一種飲用水生產用除濕機的制作方法）

　　本實用新型涉及除濕機技術領域，具體的說是一種飲用水生產用除濕機。

　　背景技術：

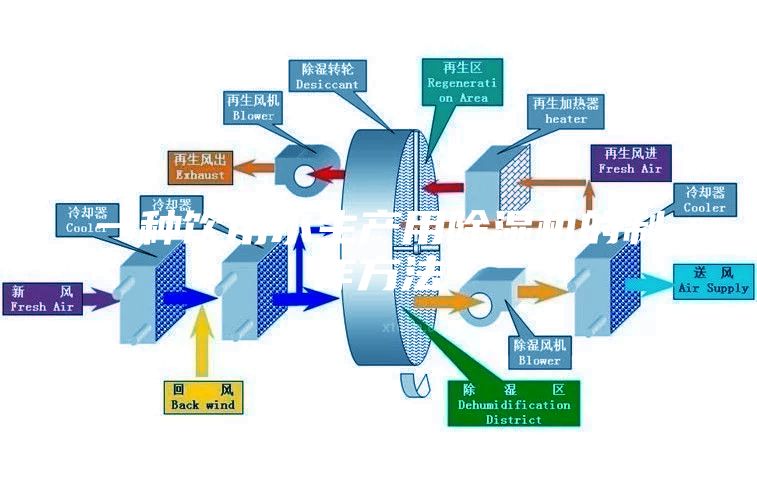

　　除濕機又稱為抽濕機、干燥機、除濕器，一般可分為民用除濕機和工業除濕機兩大類，屬于空調家庭中的一個部分；通常，常規除濕機由壓縮機、熱交換器、風扇、盛水器、機殼及控制器組成；其工作原理是：由風扇將潮濕空氣抽入機內，通過熱交換器，此時空氣中的水分子冷凝成水珠，處理過后的干燥空氣排出機外，如此循環使室內濕度保持在適宜的相對濕度。

　　在日常生產中，尤其是飲用水生產中，除濕機具有重要的作用；然而常見除濕機結構簡單，飲用水生產車間潔凈度要求高，經過除濕機進行干燥的空氣，無法進一步的凈化，影響車間的潔凈度；飲用水生產需要大量的水，而常見除濕器除濕過程中，會產生大量的水，這些水通常直接排放，造成了水資源的浪費；常見除濕機安裝方式單一，無法根據車間環境選擇合適的安裝方式。

　　技術實現要素：

　　針對現有技術中存在的上述不足之處，本實用新型目的是提供一種飲用水生產用除濕機，以解決以上技術問題。

　　本實用新型為實現上述目的所采用的技術方案是：一種飲用水生產用除濕機，包括殼體；所述的殼體的前表面上端轉動安裝有第一轉動門；所述的殼體的下端轉動安裝有第二轉動門；所述的殼體的上表面開設有用于出風的出風口；所述的出風口的前表面上設置有凈化器；所述的第一轉動門的前表面開設有用于進風的進風口；所述的殼體的后表面固定連接有防震墊；所述的殼體的后表面靠近防震墊的一側位置處固定安裝有第一安裝板；所述的第一安裝板的前表面活動連接有第二安裝板；所述的殼體的內部固定安裝有蒸發器；所述的蒸發器的后表面固定連接有冷凝器；所述的殼體的內表面固定連接有送風機；所述的蒸發器的下表面固定連接有壓縮機；所述的冷凝器的下表面固定連接有水管；所述的水管的出水端固定連接有過濾器；所述的過濾器的出水端固定連接有水箱；所述的水箱的下端固定連接有水閥；所述的第二轉動門的前表面嵌入安裝有控制開關；所述的控制開關與蒸發器、冷凝器、壓縮機和送風機電性連接。

　　優選的，所述的第二安裝板包括固定板；所述的固定板的前表面開設有螺紋孔；所述的螺紋孔的數量為四個，呈矩形分布。

　　優選的，所述的第一轉動門的前表面靠近進風口的一側位置處及所述的第二轉動門的前表面靠近控制開關的一側位置處均嵌入安裝有安全鎖。

　　優選的，所述的殼體的側面嵌入安裝有輸電導線，輸電導線的一端固定連接有插頭；所述的殼體的另一側面開設有通風口；所述的控制開關與輸電導線電性連接，輸電導線與插頭電性連接。

　　優選的，所述的殼體的下表面四個角點處均固定安裝有萬向輪；所述的萬向輪的側面設置有用于限制萬向輪移動的限位卡扣。

　　優選的，所述的凈化器包括活性炭過濾層；所述的活性炭過濾層的前表面固定連接有銀離子過濾層；所述的銀離子過濾層的前表面固定連接有初濾層。

　　本實用新型的有益效果：一種飲用水生產用除濕機，設置有凈化器，凈化器位于出風口的前表面，凈化器共設置有三層，可以對除濕后的空氣進行不同程度的凈化，使最終排除的氣體潔凈，保證飲用水生產中潔凈度的要求；設置有過濾器，過濾器可以將冷凝器產生的廢水，經過過濾后，再排放至水箱，使廢水可以再次利用，節約了水資源；設置有第一安裝板和第二安裝板，當需要安裝在墻體上時，通過第二安裝板上的螺紋孔，將第二安裝板與墻體固定，固定完成后，將第一安裝板卡扣在第二安裝板上，即可完成安裝，同時設置有萬向輪，可直接放置在地面上，移動方便。

　　附圖說明

　　圖1為本實用新型結構示意圖；

　　圖2為本實用新型的內部側視圖；

　　圖3為本實用新型圖1中A部分的局部放大圖；

　　圖4為本實用新型第二安裝板的結構示意圖；

　　圖中：1.殼體、2.出風口、3.第一轉動門、4.進風口、5.第二轉動門、6.通風口、7.萬向輪、8.凈化器、801.活性炭過濾層、802.銀離子過濾層、803.初濾層、9.控制開關、10.送風機、11.過濾器、12.水管、13.水箱、14.水閥、15.蒸發器、16.冷凝器、17.壓縮機、18.第一安裝板、19.第二安裝板、1901.螺紋孔、1902.固定板、20.防震墊。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例；

　　實施例一：

　　見圖1、圖2、圖3、圖4：一種飲用水生產用除濕機，包括殼體1；殼體1的前表面上端轉動安裝有第一轉動門3；殼體1的下端轉動安裝有第二轉動門5；殼體1的上表面開設有用于出風的出風口2；所述的出風口2的前表面上設置有凈化器8；第一轉動門3的前表面開設有用于進風的進風口4；殼體1的后表面固定連接有防震墊20；殼體1的后表面靠近防震墊20的一側位置處固定安裝有第一安裝板18；第一安裝板18的前表面活動連接有第二安裝板19；殼體1的內部固定安裝有蒸發器15；蒸發器15的后表面固定連接有冷凝器16；殼體1的內表面固定連接有送風機10；蒸發器15的下表面固定連接有壓縮機17；冷凝器16的下表面固定連接有水管12；水管12的出水端固定連接有過濾器11；過濾器11的出水端固定連接有水箱13；水箱13的下端固定連接有水閥14；第二轉動門5的前表面嵌入安裝有控制開關9；控制開關9與蒸發器15、冷凝器16、壓縮機17和送風機10電性連接；在實際使用時，蒸發器15、冷凝器16、過濾器11和壓縮機17均采用現有技術的結構，并采用現有技術中的控制開關9濟寧控制；濕空氣通過進風口4進入殼體1內，首先經過蒸發器15將濕空氣加熱，加熱后的濕空氣經過蒸發器15之后到達冷凝器16，由于溫差的存在，濕空氣中的水蒸氣冷凝成液態水，冷凝水通過水管12到達過濾器11，過濾器11可以將冷凝器16產生的廢水，經過過濾后，再排放至水箱13，使廢水可以再次利用，節約了水資源；濕空氣經過冷凝器16后，送風機10將干燥后的空氣，輸送至凈化器11，首先經過初濾層803，將空氣中的毛發，灰塵及大顆粒物質過濾掉，然后經過銀離子過濾層802將細菌、病毒、螨蟲等微生物殺死，最后通過活性炭過濾層801吸收空氣中的甲醛、苯等有害氣體，到達出風口2，將潔凈的空氣排出；當需要安裝在墻體上時，通過第二安裝板19上的螺紋孔1901，將第二安裝板19與墻體固定，固定完成后，將第一安裝板18卡扣在第二安裝板19上，即可完成安裝，同時設置有萬向輪7，可直接放置在地面上，移動方便。

　　在圖4中：第二安裝板19包括固定板1902；固定板1902的前表面開設有螺紋孔1901；螺紋孔1901的數量為四個，呈矩形分布；螺紋孔1901使第一安裝板19與墻體的固定更加便捷。

　　在圖1中：第一轉動門3的前表面靠近進風口4的一側位置處及第二轉動門5的前表面靠近控制開關9的一側位置處均嵌入安裝有安全鎖；安全鎖使本體更加安全，防止無關工作人員隨意打開，同時檢修更加方便。

　　在圖1中：殼體1的側面嵌入安裝有輸電導線，輸電導線的一端固定連接有插頭；殼體1的另一側面開設有通風口6；控制開關9與輸電導線電性連接，輸電導線與插頭電性連接；通風口6可以將設備工作過程中產生的熱量及時散出，延長設備的使用壽命。

　　在圖1中：殼體1的下表面四個角點處均固定安裝有萬向輪7；萬向輪7的側面設置有用于限制萬向輪7移動的限位卡扣；萬向輪7可以方便的移動本體，限位卡扣可以將萬向輪7固定，使本體更加穩定。

　　在圖1中：凈化器8包括活性炭過濾層801；活性炭過濾層801的前表面固定連接有銀離子過濾層802；銀離子過濾層802的前表面固定連接有初濾層803。

　　本實用新型的工作原理：通過凈化器8可以對除濕后的空氣進行不同程度的凈化，使最終排除的氣體潔凈，保證飲用水生產中潔凈度的要求；通過過濾器11可以將冷凝器16產生的廢水，經過過濾后，再排放至水箱13，使廢水可以再次利用，節約了水資源；當需要安裝在墻體上時，通過第二安裝板19上的螺紋孔1901，將第二安裝板19與墻體固定，固定完成后，將第一安裝板18卡扣在第二安裝板19上，即可完成安裝，同時設置有萬向輪，可直接放置在地面上，移動方便。
